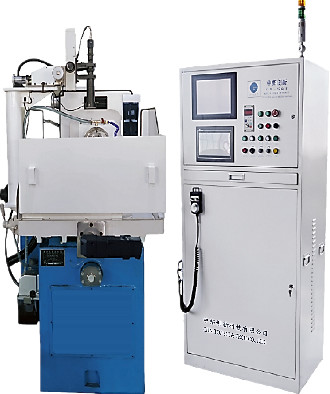

Alto cortador eficiente de la amoladora PCD V de Diamond Tools PCD del corte de V
Lugar de origen | CHINA, HUNAN |
---|---|
Nombre de la marca | CHN-TOP |
Certificación | CE |
Número de modelo | ZT-90V |
Cantidad de orden mínima | 1Sets |
Precio | Negotiable |
Detalles de empaquetado | Embalaje de madera |
Tiempo de entrega | 20-60 días laborables |
Condiciones de pago | L/C, D/P, T/T |
Capacidad de la fuente | 30 sistemas por mes |
Éntreme en contacto con gratis las muestras y los vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xTipo | CNC | N º de Modelo. | ZT-90V |
---|---|---|---|
Marca | CHN-TOP | Uso | V cortó la cuchilla del diamante, la cuchilla de PCD y la otra hoja de sierra |
Nombre | Alto cortador eficiente de la amoladora PCD V de Diamond Tools PCD del corte de V | ||
Alta luz | Amoladora de Diamond Tools PCD,V cortó la amoladora de PCD,Cortador de Diamond Tools PCD V |
Radius Tip | 0-70mm | |
---|---|---|
Grinding pressure | 0-450N Adjustable | |
Spindle speed | 0-4200RPM adjustable | |
Grinding wheel size | 150*40*40mm (D*H*T) | |
Grinding wheel oscillation frequency | 0-45/min adjustable | |
Grinding wheel oscillation distance | 0-70mm adjustable | |
Grinding wheel height adjustment | 140mm | |
Image system resolutionnge | 1280*960 | |
Image system pixel | 3.75μm*3.75μm | |
Optical lens object distance | 300mm | |
Magnification | 45-250 times | |
CNC division axis resolution | 8arcmin | |
CNC Y axis resolution | 0.01° |
Alto cortador eficiente de la amoladora PCD V de Diamond Tools PCD del corte de V
Máquina de pulir de ZT-90CNC/V para las herramientas de la cuchilla
Especificación de ZT-90CNC/V Prameter
Resolución del sistema de la imagen | 1280*960 |
Pixel del sistema de la imagen | los 3.75μm*3.75μm |
Distancia de objeto de la lente óptica | 300m m |
Ampliación | 45-250 veces |
Resolución del eje de la división del CNC | 8arcmin |
Resolución del eje de la entrada del CNC | 0.001m m |
Resolución del eje del CNC Y | 0.01° |
Presión de pulido | 0-450N (ajustable) |
Velocidad de la muela abrasiva | 0-4200RPM (50HZ) |
Tamaño de la muela abrasiva | 125D×40H×40T |
Frecuencia de la oscilación de la muela abrasiva | 0-45/min (ajustable) |
Distancia de la oscilación de la muela abrasiva | 0-40m m (ajustable) |
Ajuste de altura de la muela abrasiva | 140m m |
Gama que viaja de la muela abrasiva | 170m m |
Inclinación de la muela abrasiva | -13°-+24° |
Ángulo que gira sobre un eje de la tabla cruzada | 0-270° |
Lectura de rejas lineares | 0.001m m |
Poder del eje | 2.2KW |
Tamaño de la máquina | 1200 (L) ×1168 (H) ×1530 (W) milímetro |
Características
-
1.All echó el cuerpo de máquina y los accesorios del molde son 24 meses medios de envejecimiento natural que sea altas rigidez y estabilidad.
2. La cabeza de pulido es un eje y un ángulo del up-down ajustables, ofreciendo en la alta alta precisión de la velocidad corriente.
3. Los sistemas neumáticos importados de SMC de Japón, de la entrada rápida y hacia fuera alimentan la mesa de trabajo con el pulido flexible.
4. Todo el sistema de control del CNC es uno mismo - el software del R&D, el CCD integrado y el sistema de medida, todos los sensores, servocontrol son sistema de control cerrado a asegurarse de que es exactitud y estabilidad.
5. Utilice una nueva tecnología visual, medidas en línea, pulido auto en el proceso entero.
Y parámetros memoria auto, alarma del código de error, más productividad y eficiente.
6. Solamente una colocación del tiempo, entonces moliendo por desde el principio hasta el final extremidad auto con un eficiente más alto y consistencia
7. Máquina con un reborde de la división del CNC de la alta precisión, reconocimiento de la precisión.
PARÁMETROS TÉCNICOS
La amoladora de ZT-90V es un equipo especial que foco en las herramientas de pulido del V-corte del diamante y algunas hojas de sierra. Es también puede moler las herramientas de carburo también. Esto modela se mejora en la máquina de pulir del diamante original ZT-90 con eje del control del CNC.
Una colocación del tiempo puede acabar de moler el trabajo por automáticamente que es alta precisión. Entrada auto y hacia fuera alimentación, automáticamente división de escala y medidas. El expediente del ajuste del parámetro del software support y puede dar vuelta a la extremidad siguiente por automático también.
Es código de error reconocer por el software. Este modelo es ampliamente utilizado para la herramienta del V-corte del tablero del PWB, las cuchillas de madera y otro diamante o herramientas de carburo de esta clase
Tabla de funcionamiento
Muestras de pulido
Opinión de la fábrica
Alcance del negocio:
Máquina que suelda del vacío
Amoladora de CNC/Manual para las herramientas de PCD/PCBN
Laser que corta/máquina de grabado, máquina que traslapa
Los espacios en blanco famosos de la distribución PCD/PCBN, producen el material de alta calidad de PCD
Servicio que trabaja a máquina para el corte del laser, polaco, soldando, Chip Breaker del material Ultra-duro
Accesorios para la fabricación de las herramientas de corte (aceite aglutinante, vistiendo el palillo, la goma del vacío)
